1.概述
S230是一款基于瑞芯微RK3399平臺設計的超小全功能一體化主板，主板尺寸只有100*68mm（長*寬），標配4GB LPDDR4內存和16GB閃存，板載2.4G&5G雙頻WIFI和BT 5.0模組，帶有標準完整的M.2 PCIE接口，可直接安裝使用NVME SSD高速固態硬盤。支持運行安卓8.1和Ubuntu 18.04系統。
主板支持雙MIPI攝像頭接口，支持MIPI、EDP顯示屏，支持HDMI2.0a、DisplayPort 1.2 4K@60Hz顯示，并具備Type-C、兩路USB 3.0、兩路USB 2.0，千兆以太網口、紅外接收等常見接口，以及兼容40Pin樹莓派GPIO擴展接口。產品功能齊全，接口豐富，適用于智慧顯示終端產品、視頻類終端產品、工業自動化終端產品；如：刷臉支付終端、人臉門禁、人證比對、醫療平板、金融自助終端等產品。
2.主要技術參數
CPU Rockchip RK3399 (28 納米 HKMG 制程) ARM 六核 64 位處理器 GPU Mail-T860 GPU MP4 四核 GPU 主頻 1.8GHz 系統 安卓8.1/Ubuntu 18.04 SDRAM內存 LPDDR4 4GB Flash內置存儲容量 EMMC 16GB，32G/64G/128G 可選 顯示屏接口 支MIPI、EDP顯示屏 支持HDMI 2.0a顯示屏，支持4K @ 60Hz顯示，支持HDCP 1.4 / 2.2 支持DisplayPort 1.2 支持雙屏同顯、異顯 觸摸屏 支持USB多點紅外觸摸（多點電容觸摸，多點納米膜觸摸，多點聲波觸摸，多點光學觸摸） 攝像頭 2*MIPI攝像頭 網絡 具備以太網功能，100/1000Mbps 自適應 具備WIFI功能，支持2.4G&5G WIFI,1Tx/1Rx 802.11 ac/a/b/g/n 具備藍牙功能，支持BT 5.0 圖像旋轉 支持0度，90度，180度，270度手動旋轉 實時時鐘(RTC) 內置實時時鐘供電電池，支持定時開關機 USB 2*USB-2.0 HOST 1*Type c，支持DisplayPort 1.2 Alt模式 音頻 3.5mm雙通道耳機接口，或通過HDMI輸出 2Pin 2.54mm麥克風接口 散熱 1*散熱片 1*12V散熱風扇 PCIE 1*M.2 M-Key PCIe x4接口，兼容PCIe 2.1，雙操作模式，帶有M.2 2280模塊M3固定螺柱 卡座 1*micro SD卡座 GPIO 40Pin杜邦接口 ADC 3*1.8V ADC輸入 串口 1*調試串口 按鍵 1*電源鍵 1*復位鍵 1*Recover鍵 1*BOOT鍵 LED 1*電源指示燈 1*開機狀態指示燈 紅外 1*紅外接收 RTC 1*RTC，2針1.25mm 電源 DC 12V3A 支持跳帽上電開機 音頻 MP3,WMA,WAV,APE,FLAC,AAC,OGG,M4A,3GPP格式 視頻 支持H264，VP8，MAV，WMV,AVS,263,MPEG4 等視頻格式的1080P 多視頻解碼、YouTube等在線視頻，最高可達4K*2K輸出 圖片 支持 JPG、BMP、PNG 等各種圖片格式瀏覽并支持旋轉/幻燈片播放/圖片放大功能 升級方式 PC升級、U盤升級、OTA遠程升級
基 于 big.LITTLE 大 小 核 架 構 , 雙 核 Cortex-A72( 大 核 )+ 四 核Cortex-A53(小核)
支持 OpenGL ES1.1/2.0/3.0/3.1,OpenVG1.1,OpenCL,DX11,支持AFBC(幀緩沖壓縮)
2*USB-3.0 HOST

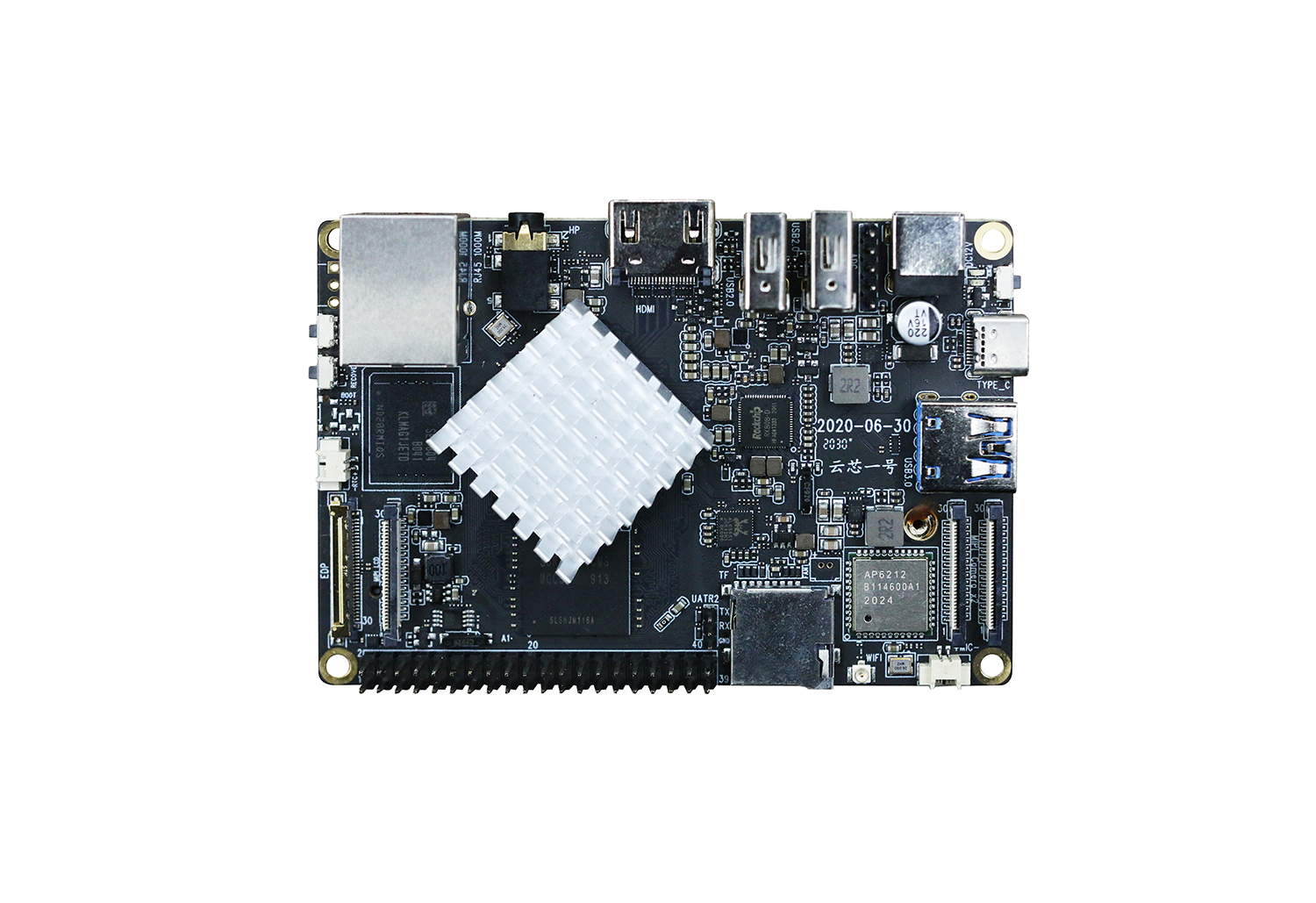

3.產品圖片
